IBSG --智能型千兆光口Bypass

  • 产品概述

    Silicom 智能型bypass（IBSG）是一款外置主动型bypass设备，当网络故障或设备维护时可有效保证网络完整性。IBS可自动生成心跳并控制操作模式。它有4种工作模式：Inline、Bypass、Tap和Disconnect。Inline模式下，IBS将网络数据转发到内联的网络系统。Bypass模式下，IBS将数据绕过内联设备端口，直接从网络端口转发到另一个网络端口。Tap模式，通过NET0口的信息被镜像到MON0，通过NET1的信息被镜像到MON1。Disconnect模式，IBS将关闭在NET0和NET1上的连接，模拟交换机/路由器线路连接断开的情形。




  • 　功能概述　
    　IBS自动生成心跳包发送到Monitor / Network 端口连接的网络设备，网络设备收到心跳包后转发到IBS的另外一个端口（桥接心跳包）。IBS监测到传回的心跳包后维持Inline模式。 当IBS没有监测到从网络设备传回的心跳包时，将切换至
    　Bypass, Tap或Linkdrop模式。当网络设备恢复后，IBS侦测到传回的心跳包，切换回Inline模式。当发生电源故障、链
    　路失败、软件挂起、系统崩溃或用户发出指令时，IBS将把数据绕过它的以太网Monitor端口，形成旁路。
    　IBS包含双重Bypass安全架构。此架构是基于两个Bypass路由线路：一个主动的Bypass线路和一个被动的Bypass线
    　路。如果主动的bypass线路失败，被动的bypass线路会自动激活。

    　IBS能够通过下列方式配置应用：
    　 - 借助Telnet或SSH，通过一个串行通信口、以太网口进行简单的命令行配置管理。
    　 - Web接口管理界面
    　 - SNMP（简单网络管理协议）

    　IBSG包含两个双工LC接头网络端口，两个SFP内联端口，１个串行端口（RJ11）和１个以太网口（RJ-45）。IBSG支
    　持千兆多模光纤（1000 Base-SX)和千兆单模 （1000 Base-LX ）网络标准。
    　IBS1U是一个1U主机系统，支持最多4个智能型bypass 模块， 包含两个110-220V AD 或 -48V DC电源。

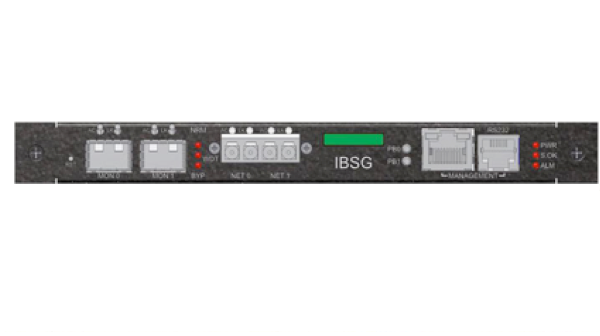

    　图例 1 - IBS前面板
    　图例 2 - IBS1U配置4个IBS模块

    　关键特性　
    　- 自动生成心跳 — 无需驱动程序或管理端口即可生成心跳
    　- 检测到主机掉电、内联设备系统故障、链接故障、应用软件故障时自动切换到in-line模式
    　- 检测到内联设备恢复时，自动切换到normal模式
    　- 双重安全旁路架构包含双路由线路
    　- 板载两个看门狗（WDT）控制器
    　- 可对启用/关闭WDT、超时时间间隔进行软件编程
    　- 各模块可独立切换到Bypass/Normal/TAP/Linkdrop模式
    　- 1U主机系统支持最多4路bypass模块
    　- 通过串口可进行命令行配置管理
    　- 经由网络接口可使用Telnet、SSH管理界面进行管理
    　- 支持SNMP版本1，2c，3（SHA，AES）
    　- 支持远程日志
    　- 支持TACACS+
    　- 支持NTP
    　- 支持时区设置
    　- 可选-48V DC电源。

    　技术规格


    　WDT 间隔(可编程) 路由
    3mS – 10Sec发送一次心跳数据包.，默认值为 5mS。
    每10 mS – 50Sec确认一次接收的心跳数据包， 默认值为 20mSec
    双旁路
    每 300mS – 60Sec发送一次心跳数据包，默认值 为 7Sec。每 1S – 253Sec确认一次接收的心跳数据包，默认值为 20Sec。
    　产品默认配置
    　加电 / 断电时模式 Bypass
    　心跳 激活
    　内联设备响应心跳 Normal
    　内联设备不响应心跳 Bypass
    　心跳包 网间分组交换
    　IBS1U主机系统规格
    　固定方式 前支架
    　电压 AC:90-240 VAC自动选择，DC: -48(- 75 — -36）VDC
    　功耗 160W - 插满4个模块时
    　尺寸 444mm x339.3mm x 44mm (宽 x 深 x 高）
    　工作湿度 0%–90%,无凝结
    　工作温度 0°C – 40°C
    　存储温度 -20°C–65°C
    　LEDs (2) Power LED – Green, Power is on, LED per power supply
    　模块技术规格
    　IEEE 标准 / 网络拓扑 千兆光纤以太网, 1000Base-SX(850nM)
    　传输数率 在全双光模式下每个口 2Gbit/s
    　线缆和操作距离 Multimode fiber:62.5um
    137m maximum at 62.5 um **
    Theoretical Distance – Defined as half a distance as stated by the IEEE 802.3 standard
    　插入损耗（Normal) Typical: 0.8 dB
    Maximum: 1.9 dB
    　插入损耗（Bypass) Typical: 0.8 dB
    Maximum: 1.9 dB
    　尺寸 173.3mm x 164.9mm x 20 mm (宽 x 深 x 高）
    　电压 12V +/-5V
    　工作湿度: 0%–90%,无凝结
    　工作温度 0°C – 40°C
    　存储温度 -20°C–65°C
    　LEDs: Network / Monitor ports:
    Link LED – (Green) On Link partner is detected.
    Activity LED – (Yellow) Blinks on activity.
    Power – Green power is on
    Normal – Green, Switch in Normal mode.
    SysOK – Yellow when Sys is OK,
    WDT – Blink Yellow when WDT is activated
    Light Yellow WDT time out
    Off: WDT is disabled
    Bypass – Red when bypass, off on Normal
    Alarm – Red on system alarm
    　连接端口 Network: 2 LC Duplex
    Monitor: 2 SFP
    管理口：RJ-11 串口，RJ-45 以太网口
    　IEEE 标准 / 网络拓扑 千兆光纤以太网, 1000Base-LX(1310nM)
    　传输数率 在全双光模式下每个口 2Gbit/s
    　线缆和操作距离 Single mode fiber:
    5000m maximum at 9 um
    　插入损耗（Normal) Typical: 1.2 dB
    Maximum: 1.6dB
    　插入损耗（Bypass) Typical: 1.2 dB
    Maximum: 1.6dB
    　尺寸 173.3mm x 164.9mm x 20 mm (宽 x 深 x 高）
    　电压 12V +/-5V
    　工作湿度: 0%–90%,无凝结
    　工作温度 0°C – 40°C
    　存储温度 -20°C–65°C
    　LEDs: Network / Monitor ports:
    Link LED – (Green) On Link partner is detected.
    Activity LED – (Yellow) Blinks on activity.
    Power – Green power is on
    Normal – Green, Switch in Normal mode.
    SysOK – Yellow when Sys is OK,
    WDT – Blink Yellow when WDT is activated
    Light Yellow WDT time out
    Off: WDT is disabled
    Bypass – Red when bypass, off on Normal
    Alarm – Red on system alarm
    　连接端口 Network: 2 LC Duplex
    Monitor: 2 SFP
    管理口：RJ-11 串口，RJ-45 以太网口
    　IEEE 标准 / 网络拓扑 千兆光纤以太网, 1000Base-ZX(1550nM)
    　传输数率 在全双光模式下每个口 2Gbit/s
    　线缆和操作距离 Single mode fiber:9/125um
    35Km maximum at 9 um
    　尺寸 173.3mm x 164.9mm x 20 mm (宽 x 深 x 高）
    　电压 12V +/-5V
    　工作湿度: 0%–90%,无凝结
    　工作温度 0°C – 40°C
    　存储温度 -20°C–65°C
    　LEDs: Network / Monitor ports:
    Link LED – (Green) On Link partner is detected.
    Activity LED – (Yellow) Blinks on activity.
    Power – Green power is on
    Normal – Green, Switch in Normal mode.
    SysOK – Yellow when Sys is OK,
    WDT – Blink Yellow when WDT is activated
    Light Yellow WDT time out
    Off: WDT is disabled
    Bypass – Red when bypass, off on Normal
    Alarm – Red on system alarm
    　连接端口 Network: 2 LC Duplex
    Monitor: 2 SFP
    管理口：RJ-11 串口，RJ-45 以太网口
    　
    　 工作模式图例

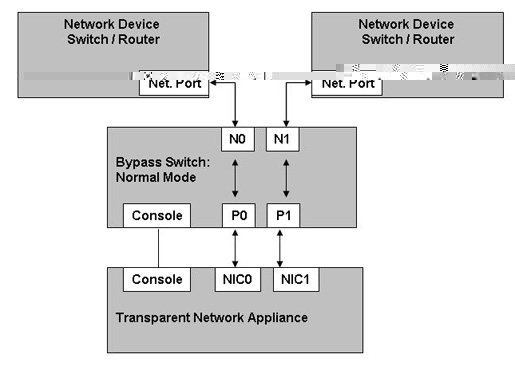

    　图1 - Normal模式

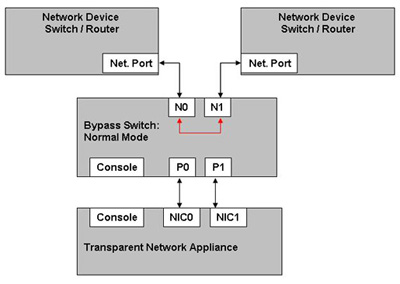

    　图2 - Bypass模式

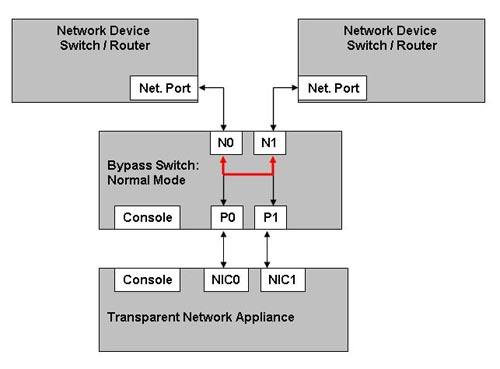

    　图3 - TAP模式

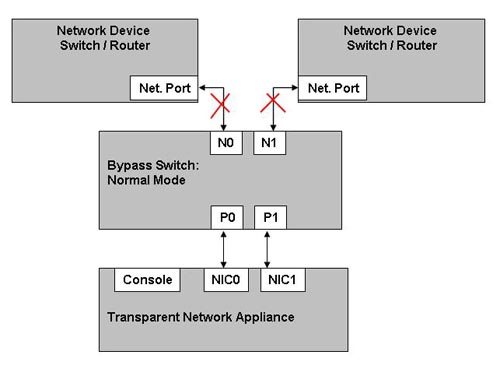

    　图4 - Linkdrop模式


    　型号 描述 备注
    　IBSG-SX 千兆多模光纤bypass模块 Supports 1000Base-SX
    　IBSG-LX 千兆单模(1310nM)光纤bypass模块 Supports 1000Base-LX
    　IBSG-ZXLX-R 千兆单模(1550nM)光纤bypass模块 Network口是ZX，Monitor口是LX
    　IBSSG-SX-CN-R 独立式千兆多模光纤bypass 独立设备
    　IBSSG-LX-CN-R 独立式千兆单模光纤bypass 独立设备
    　IBSSG-ZXLX-CN-R 独立式千兆单模光纤bypass Network口是ZX，Monitor口是LX
    　PK-1U-2-IBSS 1U支架支持2个独立设备
    　IBS1U-CN-R 1U 主机系统 90-240V AC
    　IBS1U-48-R 1U 主机系统 -75 - -36V DC

    　
    　 Model P/N /-R
    　-R: RoHS , -US:美式电源线，-EU：欧式电源线，-CN：中式电源线，-48：DC
