PBSST--独立式千兆电口断电型Bypass设备

  • 产品概述

    Silicom PBSST是一款外置bypass断电保护设备，应用于千兆钢缆以太网络。该设备通过确保断电时的网络完整性来防止网络故障或网络维护时数据中断，它包括Network端口、Monitor端口和Control端口，Network端口用于连接左右两端的交换机/路由器，Monitor端口用于连接被保护的网络设备，Control端口用于控制PBSST的工作模式。通电时，PBSST的工作模式设置为正常，断电时，PBSST的工作模式设置为旁路。




  • 　功能概述　

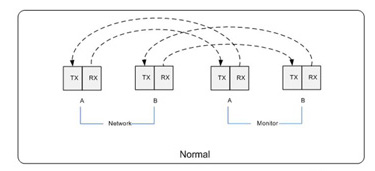

    　在正常模式下，PBSST将数据从Network端口转移到Monitor端口。
    　图例： 1 - 正常模式功能模式图

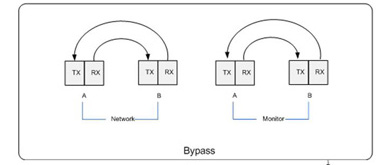

    　在旁路模式下，PBSST将数据绕过Monitor端口，直接从Network A端口路由到Network B端口
    　图例：2 - 旁路模式功能模式图

    　关键特征　
    　 Bypass
    　- 断电时绕过以太网端口
    　- 可靠的被动解决方案
    　- 高速开关
    　- 低损耗
    　- 吞吐量不受影响，不附加延迟
    　铜缆千兆以太网
    　- 支持千兆以太网(1000Base-T), 快速以太网(100Base-T)和以太网(10Base-T) RJ45接头

    　技术规格

    　IEEE 标准 / 网络拓扑 千兆以太网, 1000Base-T Fast Ethernet, 100Base-TX Ethernet, 10Base-T

    　传输数率

    		 1000 Mbit/s, 100 Mbit/s and 10 Mbits/sec in simplex mode per port. 2000Mbit/s 200 and 20 Mbit/s in full duplex mode per port.

    　电缆和操作距离

    		 10Base-T Category 3, 4, or 5 maximum 50m *
    100Base-Tx Category 5 maximum 50m *
    1000Base-T Category 5E maximum 50m *
    *Theoretical Distance – Defined as half a distance as stated by the IEEE 802.3 standard
    　尺寸 152mm x 120.5mm x 24mm (6" x 4.75" x 1")
    　电压 +5V
    　重量 690 克 (24.4 盎司)
    　功耗: (0.184W) 40mA at 4.6V
    　工作湿度: 0%–90%,无凝结
    　工作温度 0°C – 50°C (32°F - 122°F)
    　存储温度 -20°C–65°C (-4°F–149°F)
    　EMC 认证 Class B
    　MTBF*: > 50 years
    　LEDs: (1 ) LED　Blue LED indicating Power /Bypass

    　连接端口

    		 (4) Shielded RJ-45 for network data ports
    (1) RJ45 Control connector – Pin 5 5v, Pin 4 GND, pin 1 and pin 2 are shorted

    　型号 描述 备注

    　PBSST

    		1 Gigabit Copper Bypass Switch Stand Alone Unit Supports Gigabit Ethernet (1000Base-T), Fast Ethernet (100Base-Tx) and Ethernet (10Base-T).

    　RK-1U-3-PBSS

    		1U Rack Mount Kit for Three PBSS products

    　
    　 Model P/N /-R
    　-R: RoHS Compliant / Lead free adapter
