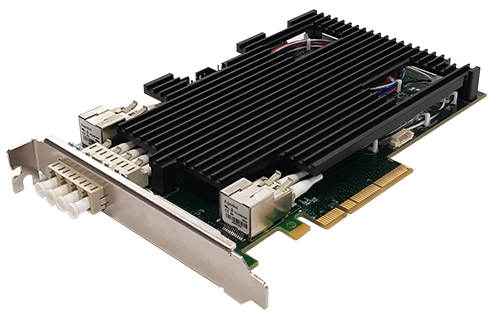

PE310G2BPI71: PCI-E 内置双光口万兆Bypass 基于Intel xL710BM1

  • 产品概述

    Silicom 2光口万兆Bypass卡采用 PCI-E X8总线，基于一颗Intel XL710BM1芯片，包含两个10G光纤以太网口。设计用于高性能网络解决方案，最大限度保证网络持续性。此卡支持Normal、Disconnect 和Bypass三种工作模式。Normal模式下，2个口为独立端口；Bypass模式下，所有数据包从一个端口进来都会直接传输给另一个端口；Disconnect 模式下，模拟路由器/交换机线缆断开的情形。




  • 　功能概述
    　Silicom的双光口bypass板载一颗WDT控制器，板卡的驱动程序或软件应用程序可以向 WDT写入命令。板卡的驱动程序，WDT控制器和bypass电路共同控制和管理着bypass的工作模式。在主机系统失败，掉电或接到软件请求时，它可以bypass或disconnect与它相连接的网络端口。 在bypass模式下，以太网端口的连接与主机系统断开，并切换到另一个端口，在两个端口间形成交叉连接环路 。这样，从一个端口接收的数据包就不再经pci-e总线发送到主机系统，而是直接转发到相邻端口，反之亦然。此功能使得数据包能够绕开故障的主机系统，保证网络不中断。当主机系统恢复工作后，些卡重新接收到心跳包或主机系统软件发出请求后，可自动切回到normal状态，此时从一个端口接收到的数据包经由pci-e总线发送到主机系统，再转发到另一端口，反之亦然。
    　Silicom双光口bypass是在高性能服务器中，实现多网段关键任务的高性能网络应用程序和环境的理想解决方案。该产品基于Intel XL710芯片控制器。
  • 关键特性
    性能特点：
    -PCI-E X8
    -支持PCI-基本规范3.0（8GT/s）
    -Jumbo frame up to 9.5KB
    -优先流量控制（draft IEEE 802.1Qbb)
    -增强传输选择（draft IEEE802.1az)
    -统计管理与RMON
    -802.1q VLAN
    -DCB/DCB-X
    -Message Signal interrupts (MSI-X)
    -Storage – Enabling competitive performance with native OS intelligent offload solutions, including NAS, iSCSI and FCoE

    Bypass特点：
    -电源故障、系统挂起或软件应用挂起时绕过/断开以太网端口
    -可软件编程旁路、断开或正常模式
    -板载WDT控制器
    -可软件编程超时间隔
    -可软件编程WDT启用/禁用计数器
    -可软件编程Bypass功能打开/关闭
    -可软件编程断开功能打开/关闭
    -每两个端口独立旁路操作
    -模拟标准网卡
