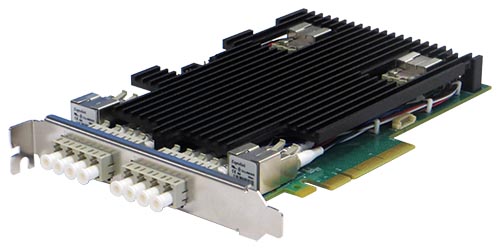

PE310G4BPI71: PCI-E内置4口光纤10G Bypass
-
产品概述
Silicom 4口光纤10G以太网Bypass卡采用 PCI-E X8总线,基于一颗Intel XL710芯片,包含4个10G端口。该产品针对于内联网络设备故障时保持网络连通性而设计,支持Normal、Bypass和Disconnect 三种工作模式。Normal模式下,4个口都为独立端口;Bypass模式下,端口接收的所有数据包都会直接传输到相邻端口;Disconnect 模式下,此卡模拟路由器/交换机线缆断开的情形。
此卡在主机崩溃、掉电或应软件要求时,能够旁路或断开网络端口。在bypass模式下,网络端口的连接将从主机断开,并切换到另一个相邻端口,在两口间创建交叉环路,此时一个端口接收的所有数据都将直接传输到相邻端口,反之亦是如此。此功能可最大限度地保持网络连接。
- 功能概述
Silicom 4口10Gbypass板载一颗WDT(Watch Dog Timer)控制器,板卡的驱动程序或软件应用程序可以向 WDT写入命令。板卡的驱动程序,WDT控制器和bypass电路共同控制和管理着bypass的工作模式。
Silicom4口10Gbypass是在高性能服务器中,实现多网段关键任务的高性能网络应用程序和环境的理想解决方案。该产品基于Intel XL710以太网控制器 - 关键特性
Bypass/Disconnect:
-当主机掉电、系统挂机或应用软件挂起时可Bypass或Disconnect
-可软件编程控制Bypass\Disconnect或 Normal模式
-板载WDT控制器
-可软件编程超时时间
-可软件编程WDT启用/禁用计数器
-可软件编程旁路、断开或正常模式
-可软件编程Bypass功能打开/关闭
-可软件编程Disconnect功能打开/关闭
-可软件编主机加电时的工作模式(Bypass\Normal\Disconnect )
-可软件编主机掉电时的工作模式(Bypass\Normal\Disconnect )
-每两个端口可独产bypass操作
-可模拟标准网卡 - -SR:光纤10G以太网络10GBASE-SR:
-10 G光纤以太网端口支持 10GBASE-SR (850nm LAN PHY)
-MM 850nm 10GBASE-SW/SR, 双工小型收发器
-LR:光纤10G以太网络 10GBASE-LR:
-10 G光纤以太网端口支持10GBASE-LR (1310nm LAN PHY)
- SM 1310nm 10GBASE-LW/LR, 双工小型收发器
共同的关键特征:
-支持Jumbo Frame(9.5KB)
-支持流量控制
-优先级流量控制(IEEE802.1Qbb草案)
-增强型传输选择(IEEE802.1az草案)
-统计管理和RMON
-支持802.1q VLAN
-支持DCB/DCB-X
-MSI-X
-存储—利用本机操作系统智能卸载解决方案(包括NAS、iSCSI和FCoE)实现具有竞争力的性能
主机接口:
-PCI Express X8
-支持PCI Express 3.0(8GT/s)
技术规格
Bypass规格 | |
WDT间隔(软件可编程) | 3,276,800 mSec (3,276.8 Sec): Maximum |
IEEE 标准 / 网络拓扑 | 10G光纤以太网,10GBase-SR( 850nm),10GBASE-LR(1310nm) |
线缆和操作距离 | 多模光纤:62.5um,160MHz/Km 13m/ (OM1)200MHz/Km 16.5m; 50um,400MHz/Km66m/(OM2)500 MHz/Km 82m/ (OM3)2000MHz/Km 300m 单模光纤:9um 5Km |
传输速率 | 10.3125GBd |
总线标准 | Pci-e 3.0(8GT/s) X8 |
控制器 | Intel XL710 |
I/O | LC |
尺寸 | 标准高度:167.64mm X 109.1 mm (6.6”X 4.296”) |
PCI-E电压 | +12V + - 8% |
光输出功率/接收灵敏度 | 多模: 输出 :Normal Mode(Bypass Off) ,-7.3dBm; 接收:Normal Mode(Bypass Off) ,-11dBm 单模: 输出:Normal Mode(Bypass Off) ,-5.2dBm;接收:Normal Mode(Bypass Off) ,-12.6dBm |
插入损耗: | 多模: |
工作湿度: | 0%–90%,无凝结 |
工作温度 | 0°C – 45°C (32°F - 113°F) |
存储温度 | -40°C–65°C (-40°F–149°F) |
EMC 认证 | ClassB |
LEDs: | 1) LED per port LED: SPD/ACT: Blinks on activity 10Gbps (Blue) (1) Bi- color LED per segment (2 ports): Off on Normal Mode Turns on Bypass Mode (Green) / Turns on Disconnect Mode (Yellow) |
连接端口 | (2)LC |
功能描述:

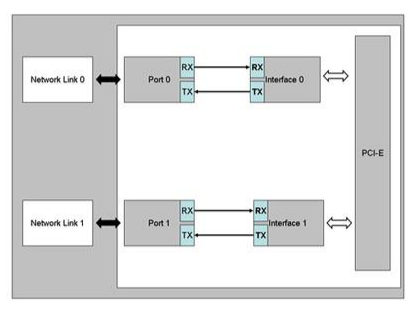

图例1:在Normal模式下功能框图
在此模式下,端口是独立的接口,数据流经设备处理后流出。

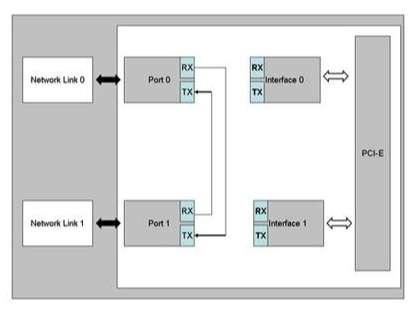

图例2:在Bypass模式下功能框图
在此模式下,以太网端口的连接与接口断开,数据直接传输到相邻的另一端口,形成回路,绕过所在的设备。

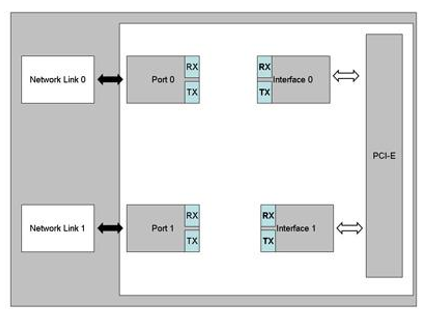

图例3: 在Disconnect模式下的功能框图
在此模式下,以太网端口的连接与端口处于断开状态。
型号 | 描述 |
PE310G4BPI71-SR PE310G4BPI71-LR |
Pci-E 3.0 x8 ,4光口多模万兆bypass ,基于Intel XL710,Rohs. |
